اگر تجربه کار در خطوط تولید فولاد، کارخانجات سیمان، صنایع کاشی و سرامیک، آرد، صنایع شیمیایی یا کارگاه‌های سنگ‌بری را داشته باشید، احتمالاً با این صحنه ناخوشایند روبه‌رو شده‌اید: اپراتور با دستکش پر از گریس یا گرد سیلیس به صفحه نمایش فشار می‌آورد، صفحه به مرور کدر و خط‌افتاده شده، تاچ در نقاط پرکاربرد از کار می‌افتد و در نهایت، یک روز صبح خط تولید به دلیل سیاه شدن ناگهانی نمایشگر می‌خوابد.
خوابیدن خط تولید تنها بخش ماجرا نیست؛ شوک اصلی زمانی وارد می‌شود که برای خرید یک پنل جایگزین استعلام قیمت می‌گیرید. قیمت HMI زیمنس (به‌ویژه در مدل‌های پرطرفدار سری Comfort و حتی سری Basic) با توجه به نوسانات نرخ ارز، هزینه‌های واردات قطعات اصل و مشکلات تأمین، رقم کمی نیست. سرمایه‌گذاری روی تجهیزات اتوماسیون صنعتی شرکت زیمنس (Siemens) در ایران بسیار هوشمندانه است، زیرا این تجهیزات بالاترین استاندارد کیفی و پایداری شبکه را ارائه می‌دهند؛ اما این پایداری تنها زمانی محقق می‌شود که از این دارایی ارزشمند در برابر عوامل مخرب محیطی محافظت کنید.
در این مقاله تخصصی و کاربردی، تجربیات عملی مهندسان فنی مجموعه اتوماسیون فرسان را گردآوری کرده‌ایم تا یاد بگیرید چگونه بدون صرف هزینه‌های گزاف، طول عمر پنل‌های لمسی زیمنس را در خشن‌ترین شرایط محیطی ۲ تا ۳ برابر افزایش دهید و از استهلاک زودهنگام سرمایه خود جلوگیری کنید.

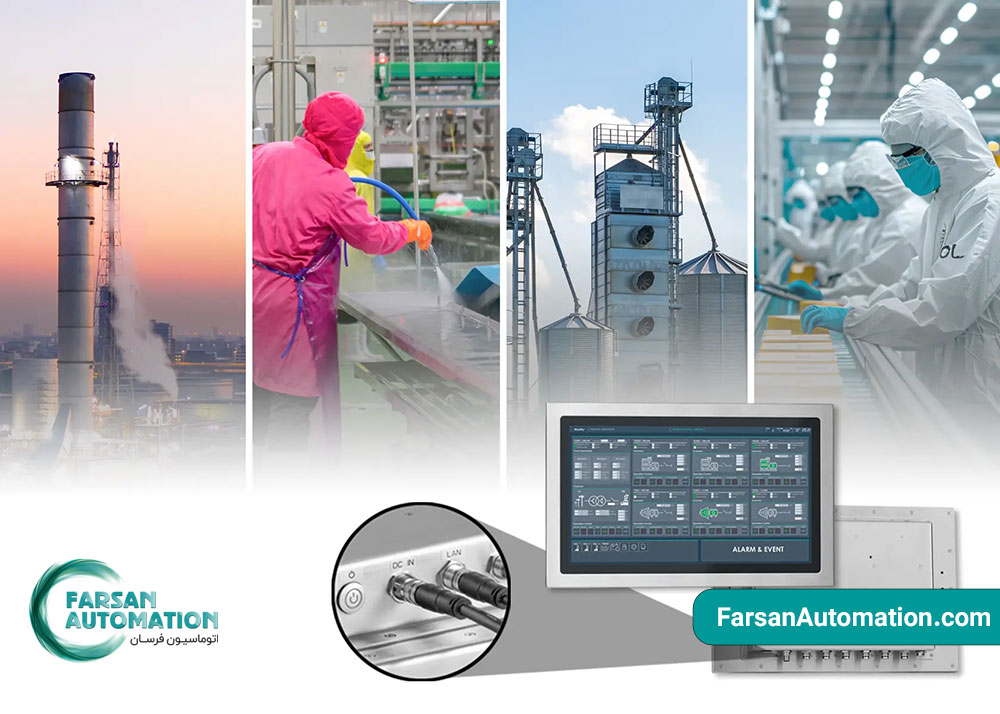

۱. شناخت تهدیدهای محیط‌های خشن صنعتی برای تاچ‌پنل‌ها
پیش از آنکه به سراغ راهکارهای پیشگیرانه برویم، باید بدانیم در یک سوله صنعتی دقیقاً چه عواملی سلامت فیزیکی و الکترونیکی HMI زیمنس را تهدید می‌کنند:
الف) گردوغبار معلق و ذرات ساینده
گردوغبار موجود در هوا صرفاً کثیفی ظاهری ایجاد نمی‌کند. این ذرات به دو دسته تقسیم می‌شوند:
- ذرات رسانا: مانند براده‌های فلزی در صنایع ریخته‌گری و ماشین‌کاری، یا پودر کربن. ورود این ذرات به داخل کیس پنل مستقیماً به اتصال کوتاه بردهای الکترونیکی، آسیب به قطعات SMD و سوختن پاور پنل منجر می‌شود.
- ذرات عایق و ساینده: ذرات آهک، سیمان، سیلیس و خاک. وقتی اپراتور با دستکش آلوده صفحه را لمس می‌کند، این ذرات مانند سنباده بسیار نرم عمل کرده و لایه حفاظتی ضدبازتاب و لایه‌های خازنی یا مقاومتی تاچ را به مرور می‌تراشند تا زمانی که تاچ در کلیدهای کلیدی (مانند دکمه Start/Stop یا Reset) کاملاً بی‌حس شود.
ب) دمای نامناسب و پدیده گرمایش داخلی
بسیاری از تکنسین‌ها فراموش می‌کنند که بردهای داخلی HMI، به خصوص بخش بک‌لایت LED و پردازنده‌های گرافیکی، حرارت تولید می‌کنند. اگر پنل داخل تابلویی نصب شود که فن مناسب، سیستم کولینگ تابلویی ندارد، دمای کاری از حد مجاز (معمولاً ۵۰ یا ۵۵ درجه سانتی‌گراد در کاتالوگ زیمنس) فراتر می‌رود. گرما دشمن شماره یک خازن‌های الکترولیتی مدار تغذیه و دیودهای LED بک‌لایت است که به تدریج باعث زردی صفحه، سوختن پیکسل‌ها و افت روشنایی نمایشگر می‌شود.
ج) رطوبت، مه اسیدی و میعان
در صنایعی مانند صنایع غذایی، دارویی یا پتروشیمی، رطوبت بالا در ترکیب با نوسانات دما باعث ایجاد شبنم و میعان در پشت تابلوی برق می‌شود. اگر رطوبت همراه با گازهای کلر، گوگرد یا آمونیاک باشد، پایه‌های قطعات و کانکتورهای ارتباطی (مانند پورت‌های Profinet و Profibus) دچار اکسیداسیون و خوردگی شیمیایی می‌شوند.
د) لرزش‌های ممتد و شوک‌های مکانیکی
نصب مستقیم تابلوی HMI روی بدنه دستگاه‌های ارتعاشی (مثل پرس‌ها، آسیاب‌ها، سنگ‌شکن‌ها یا بسته‌بندی‌های مکانیکی سریع)، اتصالات کابل‌ها را شل کرده و لحیم‌های چیپست‌های پردازنده و پورت‌های RJ45/DB9 را دچار شکستگی‌های میکروسکوپی می‌کند.
۲. طراحی و استانداردهای فیزیکی پنل‌های زیمنس: درک درجه حفاظت IP
شرکت زیمنس در طراحی پنل‌های اپراتوری خود استانداردهای صنعتی جهانی را پیاده‌سازی کرده است، اما نکته کلیدی اینجاست:
یک پنل HMI زیمنس معمولاً از سمت جلو دارای استاندارد IP65 یا IP66 است، اما بدنه پشتی و اتصالات آن تنها دارای استاندارد IP20 هستند.
این یعنی در صورتی که پنل به صورت استاندارد داخل تابلوی برق پانچ و آب‌بندی نشود، گردوغبار و گازهای خورنده از پشت دستگاه آزادانه وارد آن شده و هیچ محافظتی وجود نخواهد داشت.

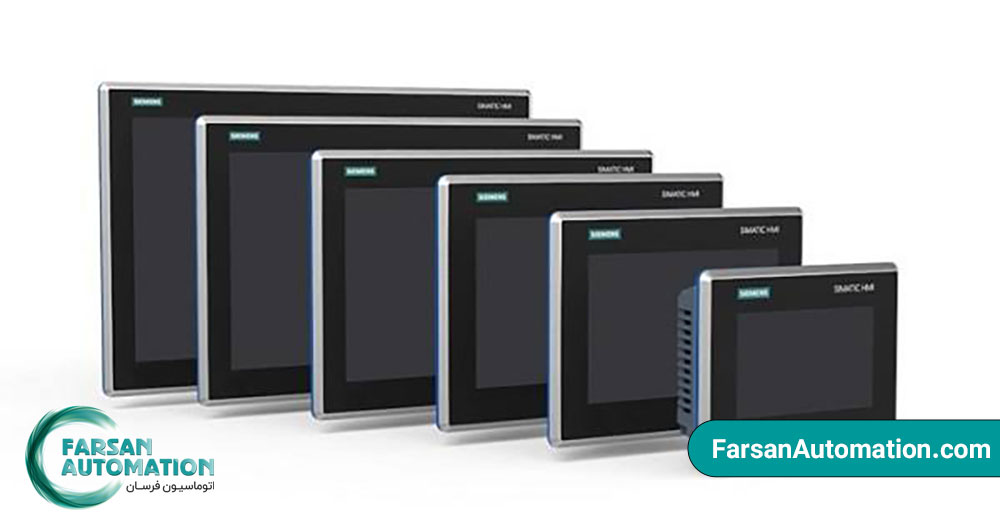

مقایسه سری‌های مختلف زیمنس در برابر محیط‌های سخت:
- سری SIMATIC HMI Basic (مانند KTP400, KTP700, KTP1200): نمایشگرهای اقتصادی با تاچ‌اسکرین مقاومتی و کلیدهای مکانیکی کمکی. این پنل‌ها کاربری بسیار آسانی دارند، اما بدنه پلاستیکی آن‌ها در برابر ضربه‌های مستقیم و مواد خورنده ضعیف‌تر از سری‌های بالارده است. با این حال، با توجه به اقتصادی‌تر بودن قیمت HMI زیمنس سری Basic نسبت به سری‌های دیگر، در صورت رعایت اصول حفاظتی، بهترین بازدهی سرمایه را برای خطوط سبک و متوسط به همراه دارند.
- سری SIMATIC HMI Comfort (مانند TP700, TP1200, KP900): دارای بدنه آلومینیومی مستحکم، روشنایی فوق‌العاده، زاویه دید بالا و طول عمر تاییدشده بک‌لایت تا ۸۰,۰۰۰ ساعت. این سری مقاومت حرارتی و مکانیکی بالاتری دارد.
- سری‌های خاص (SIPLUS و INOX): زیمنس نسخه‌های سفارشی تحت عنوان SIPLUS دارد که برای شرایط محیطی بسیار خشن (از ۴۰- تا ۷۰+ درجه سانتی‌گراد و گازهای اسیدی و غلظت بالای نمک) به پوشش منحصربه‌فرد بر روی بردهای الکترونیکی مجهز شده‌اند. همچنین مدل‌های INOX با قاب استیل ضدزنگ و استاندارد IP69K برای صنایع غذایی و شست‌وشوی با واترجت طراحی شده‌اند.
۳. چک‌لیست فنی: اصول نصب و آب‌بندی تابلوی HMI
طول عمر اچ ام ای زیمنس از لحظه نصب مشخص می‌شود. بیش از ۵۰ درصد خرابی‌های زودرس ناشی از نصب غیراصولی است. رعایت این نکات ضامن بقای پنل شماست:
|
ردیف |
مرحله نصب |
دستورالعمل مهندسی |
اشتباه متداول |
|
۱ |
برش ورق (Cut-out) |
برش بر اساس تلرانس دقیق کاتالوگ زیمنس (با لیزر یا قالب) |
برش دستی و ناصاف با فرز که به واشر آسیب می‌زند |
|
۲ |
واشر آب‌بندی (Gasket) |
بررسی سلامت کامل لاستیک آب‌بندی دور فریم و عدم کشیدگی |
چسب زدن سیلیکونی نامناسب به جای استفاده از واشر اصلی |
|
۳ |
بست‌های نگه‌دارنده (Clamps) |
بستن ضربدری بست‌ها با گشتاور مشخص (معمولاً ۰.۲ نیوتن‌متر) |
سفت کردن بیش از حد که قاب را تاب داده و تاچ را خفه می‌کند |
|
۴ |
موقعیت مکانی تابلو |
دوری از نور مستقیم خورشید، خط پرتاب ذرات و کوره‌های حرارتی |
نصب دقیقاً روبه‌روی نقاله غبارخیز یا زیر تابش آفتاب |
مدیریت حرارت داخل انکلوژر
از آنجا که پشت HMI دارای IP20 است، هوای داخل جعبه تابلو مستقیماً با بردهای مدار چاپی پنل در تماس است.
- اگر تابلوی برق در سالن آرد، سیمان یا پودرهای معدنی قرار دارد، به هیچ عنوان نباید از فن مکنده و دمنده معمولی استفاده کنید، حتی اگر به فیلتر مجهز باشند. دیر یا زود، فیلترها مسدود شده و جریان هوا قطع می‌شود یا ذرات میکرونی وارد تابلو می‌شوند.
- راهکار حرفه‌ای: استفاده از تابلوی درزبندی‌شده با کولر تابلویی صنعتی با سیکل بسته، یا در صورت نبود بودجه کافی، استفاده از مبدل‌های حرارتی هوا به هوا که گردش هوای داخل و خارج تابلو را کاملاً جدا نگه می‌دارند.
۴. روش‌های عملی برای محافظت از سطح لمسی
صفحه لمسی حساس‌ترین بخش هر پنل HMI است. برای جلوگیری از خراش، سوراخ شدن لایه‌ها یا اثرات مواد شیمیایی، راهکارهای زیر را پیاده‌سازی کنید:
استفاده از روکش‌های محافظ
زیمنس و برخی سازندگان تجهیزات جانبی، روکش‌های محافظ چندلایه و قابل تعویض مخصوص هر سایز پنل (از ۴ اینچ تا ۲۲ اینچ) عرضه می‌کنند.
- این کاورها ضدخش، ضدانعکاس و مقاوم در برابر پاشش حلال‌ها و روغن‌ها هستند.
- در محیط‌هایی که اپراتور ناچار است با دستکش کار کند، روکش محافظ مانند یک قربانی عمل می‌کند؛ هر چند ماه یک بار با پرداخت هزینه‌ای بسیار جزئی روکش عوض می‌شود، در حالی که شیشه اصلی و پنل تاچ کاملاً دست‌نخورده باقی می‌ماند.
فرهنگ‌سازی استفاده در محیط کار
بارها دیده شده اپراتورها برای لمس آیکون‌های کوچک روی صفحه، از نوک پیچ‌گوشتی، خودکار، کلید یا لبه ابزار استفاده می‌کنند! این کار در عرض چند روز باعث سوراخ شدن لایه پلی‌استر تاچ‌های مقاومتی می‌شود.
- بهینه‌سازی طراحی گرافیکی صفحات (SCADA/HMI Design): در نرم‌افزار TIA Portal، دکمه‌ها و کلیدهای پرکاربرد را بزرگ‌تر طراحی کنید (حداقل ابعاد مناسب برای انگشت با دستکش).
- قرار دادن کلیدهای فیزیکی صنعتی روی درب تابلو برای دستورات پرکاربرد خط تولید و محول کردن کارهای نظارتی و پارامتردهی دوره‌ای به HMI.

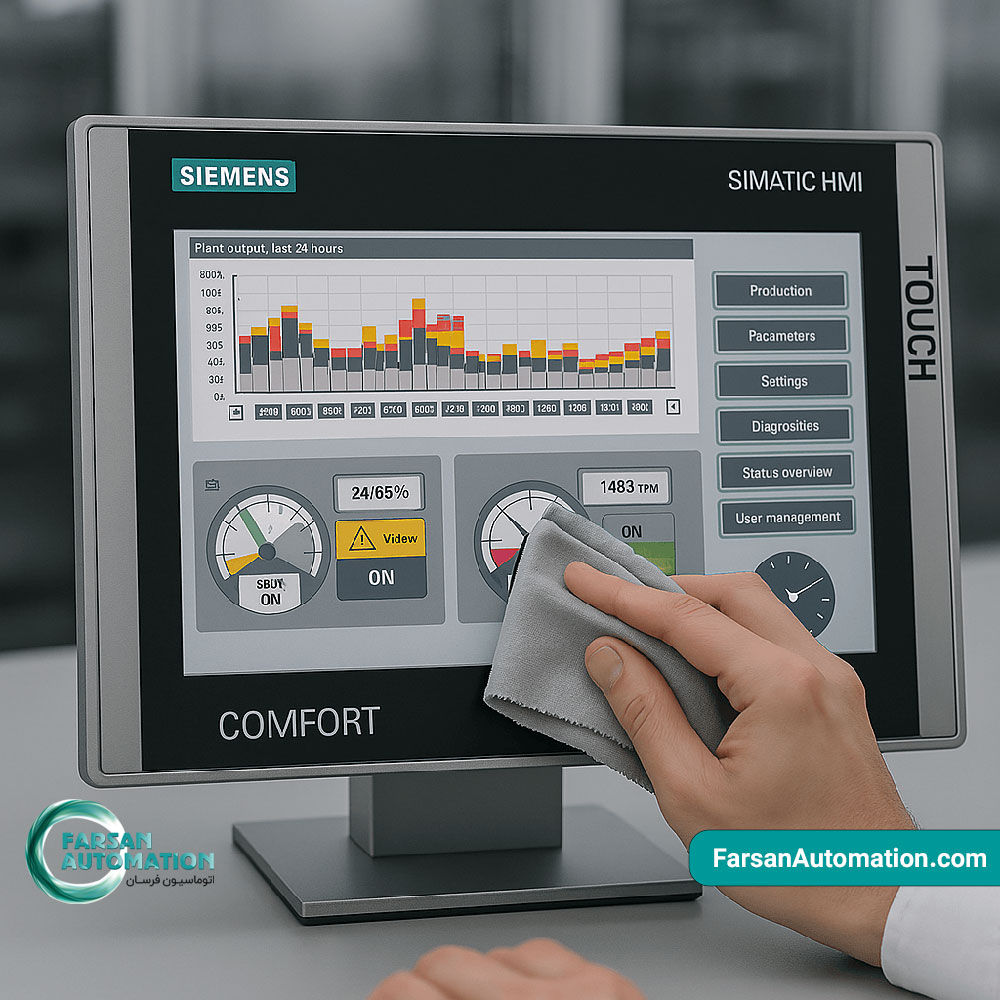

۵. نگهداری و نظافت اصولی در محیط‌های غبارآلود
تمیز کردن پنل یک پروتکل صنعتی دارد؛ پاک کردن صفحه با لباس کاری آغشته به براده آهن یا پاشیدن مستقیم تینر و بنزین، حکم تیر خلاص برای HMI زیمنس است!
دستورالعمل صحیح نظافت:
- فعال‌سازی حالت Clean Mode: در تنظیمات سیستم‌عامل پنل‌های زیمنس، قابلیتی به نام Clean Screen وجود دارد. با فشردن آن، تاچ به مدت چند ثانیه (مثلاً ۳۰ ثانیه) غیرفعال می‌شود تا با دست کشیدن روی صفحه، دستور ناخواسته‌ای به خط تولید صادر نشود.
- برداشتن ذرات درشت با فشار باد یا برس نرم: قبل از کشیدن هرگونه دستمال، گردوغبار سطحی را با دمنده باد ملایم (فاصله مناسب) یا برس مویی بسیار نرم کنار بزنید تا ذرات ساینده روی صفحه کشیده نشوند.
- محلول پاک‌کننده مناسب: از ترکیب آب مقطر و ایزوپروپیل الکل (یا الکل صنعتی رقیق‌شده تا حداکثر ۵۰٪) استفاده کنید. از مصرف استون، تینر، بنزین، شیشه‌شورهای خانگی آمونیاک‌دار یا شوینده‌های اسیدی شدیداً خودداری نمایید؛ زیرا این مواد پوشش ضدانعکاس پنل را حل کرده و پلاستیک قاب را شکننده و مات می‌کنند.
- دستمال میکروفایبر تمیز: محلول را مستقیماً روی پنل اسپری نکنید! ابتدا مایع را روی دستمال میکروفایبر بدون پرز اسپری کرده و سپس با حرکات دورانی آرام، سطح را تمیز نمایید.
۶. اقدامات الکتریکی و حفاظتی نرم‌افزاری
همه مشکلات فیزیکی نیستند؛ عوامل برقی نقش پررنگی در خرابی پاور، سوختن پورت‌ها و هنگ کردن مداوم HMI زیمنس ایفا می‌کنند:
۱. زمین حفاظتی و شیلد کابل‌ها
پنل‌های زیمنس در پشت بدنه دارای یک ترمینال اتصال به زمین هستند. این پیچ ارتینگ باید مستقیماً با یک تسمه بافته مسی یا سیم ضخیم و کوتاه به شینه ارت اصلی تابلو وصل شود.
- در محیط‌های صنعتی، کارکرد درایوها (اینورترها)، موتورها و کوره‌های القایی نویز شدیدی روی خطوط ایجاد می‌کند. عدم اتصال صحیح ارت به معنای تخلیه این نویزها روی بردهای داخلی پنل است که منجر به خطاهای ارتباطی در شبکه اترنت و حتی آسیب به آی‌سی‌های ارتباطی می‌شود.
۲. منبع تغذیه استاندارد و پایدار
همیشه از منبع تغذیه ۲۴ ولت DC سوئیچینگ باکیفیت و ترجیحاً مجهز به فیلتر نویزگیر (مانند منابع تغذیه زیمنس سری SITOP) استفاده کنید.
- نوسانات شبکه برق صنعتی، افت ولتاژ هنگام استارت موتورهای سنگین یا اسپایک‌های ولتاژی ناشی از سوئیچینگ خازن‌ها، بردهای پاور HMI را به مرور تخریب می‌کند. اضافه کردن یک یو‌پی‌اس (UPS) کوچک صنعتی برای خط ۲۴ ولت تجهیزات کنترلی، هزینه‌ای جزئی در برابر بهای کل سیستم است.
۳. محافظت از روشنایی صفحه با تنظیم Screen Saver
روشنایی پنل‌های زیمنس توسط لامپ‌های LED بک‌لایت تامین می‌شود. اگر تصویر ثابت یک خط تولید برای چندین ماه مداوم با حداکثر روشنایی (۱۰۰٪) نمایش داده شود:
- عمر مفید ال‌ای‌دی‌ها کاهش می‌یابد.
- اثر ماندگاری تصویر روی کریستال مایع پدیدار می‌شود.
- راهکار: در تنظیمات سیستم‌عامل HMI، حالت Screen Saver و کاهش خودکار نور پس‌زمینه را پس از ۱۰ یا ۱۵ دقیقه عدم فعالیت اپراتور فعال کنید. این کار به تنهایی طول عمر نمایشگر را تا ۵۰ درصد افزایش می‌دهد.
قیمت HMI زیمنس در بازار امروز: چرا هزینه نگهداری پیشگیرانه کاملاً توجیه‌پذیر است؟
برای مدیران کارخانجات، مهندسان اتوماسیون و سرپرستان نگهداری و تعمیرات (نت)، تصمیم‌گیری همواره بر اساس منطق مالی صورت می‌گیرد. وقتی به تابلوی هزینه‌ها نگاه می‌کنید:
- قیمت HMI زیمنس با توجه به قابلیت‌های بی‌رقیب، قابلیت اطمینان، و هماهنگی کامل با PLCهای قدرتمند S7-1200 و S7-1500، در رده تجهیزات پریمیوم و سرمایه‌ای بازار قرار می‌گیرد. این قیمت در مدل‌های پایه (Basic) از مبالغ متوسط آغاز شده و در مدل‌های بزرگ و پیشرفته Comfort یا پنل‌های صنعتی به ارقام قابل توجهی می‌رسد.
- هزینه یک کیت فویل محافظ، یک سیستم خنک‌کننده ساده یا یک واشر آب‌بندی باکیفیت، حتی به اندازه ۵ تا ۱۰ درصد بهای خود پنل هم نیست.
- خوابیدن خط تولید در صنایع پیوسته (مانند پتروشیمی یا کوره فولاد) می‌تواند به ازای هر ساعت ده‌ها یا صدها میلیون تومان زیان برجای بگذارد.
بنابراین، صرف چند ساعت زمان برای بهینه‌سازی نصب، تمیزکاری ادواری و افزودن کاور محافظ، هوشمندانه‌ترین سرمایه‌گذاری برای جلوگیری از خروج سنگین نقدینگی از واحد مالی کارخانه است.
جدول عیب‌یابی سریع و نگهداری ادواری
برای سهولت کار تیم‌های نگهداری و تعمیرات، جدول سرویس دوره‌ای زیر پیشنهاد می‌شود:
|
دوره زمانی |
اقدام مورد نیاز |
شاخص سلامت |
|
روزانه |
بررسی اثر ضربه، غبار سنگین و سلامت کاور محافظ |
تمیز بودن سطح و پاسخ‌دهی روان تاچ |
|
هفتگی |
تمیزکاری با دستمال میکروفایبر و مایع مجاز |
عدم وجود لکه‌های چربی و براده‌های ساینده |
|
ماهانه |
بررسی فیلترهای فن یا رادیاتور کولر تابلو |
دمای داخلی تابلو کمتر از ۴۵ درجه سانتی‌گراد |
|
شش‌ماهه |
بررسی سفتی اتصالات پیچ ارت، فیش ۲۴ ولت و کابل شبکه |
عدم وجود لقی، خوردگی یا سوختگی در ترمینال‌ها |
|
سالانه |
تعویض واشر دور پنل در صورت پوسیدگی و تست جریان بار |
حفظ خاصیت ارتجاعی واشر و تست عایقی |
